Mit zunehmender Komplexität des Fahrzeuginnendesigns stehen die Hersteller unter wachsendem Druck, makellose Dekorteile ohne jegliche optische Mängel zu liefern. Eine neue, von JinYi Mold entwickelte Lösung zur Herstellung von Lautsprechergittern begegnet diesen Herausforderungen durch eine symmetrische Doppelkavitätenarchitektur. So werden eine gleichbleibende Formgebung der linken und rechten Seite sowie spiegelglatte Oberflächen auch bei dünnen Wänden erreicht.

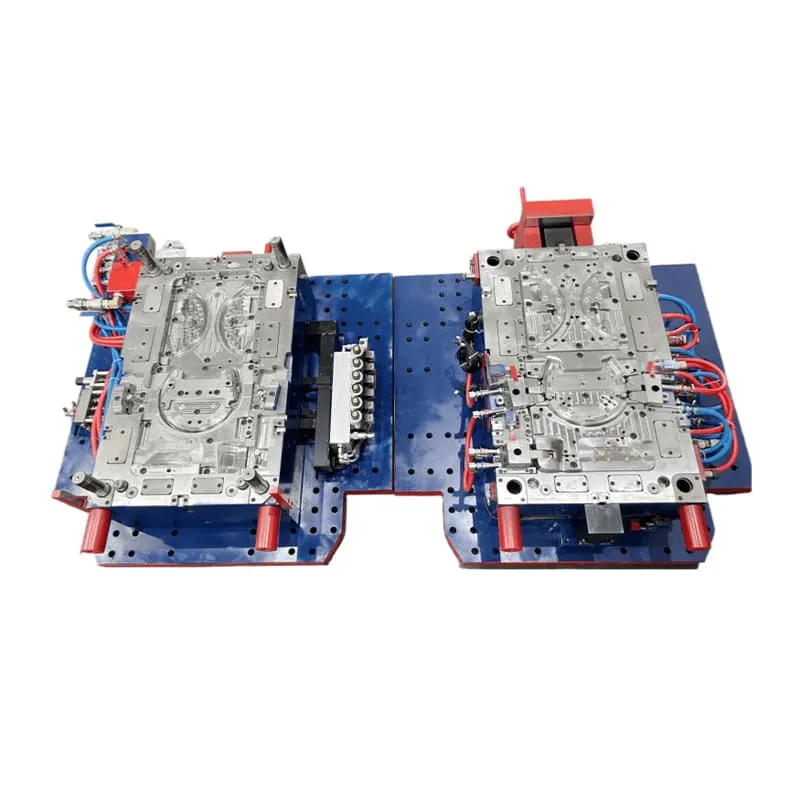

Die Form für Lautsprechergitter wurde speziell für europäische Automobil-Innenausstattungsprojekte entwickelt und arbeitet mit Wandstärken zwischen 1,8 mm und 2,2 mm. Durch die Integration eines Heißkanalsystems mit Zweipunkt-Nadelventil und Moldflow-optimierter Entlüftung werden sichtbare Schweißnähte und Fließmarken vermieden. Dadurch erreicht die Form eine Oberflächenrauheit von Ra ≤ 0,02 μm auf hochglanzpolierten Spiegelflächen oder reproduziert präzise Texturen nach VDI 3400. Kompakte, konturnahe Kühlkanäle begrenzen Temperaturschwankungen in der Form auf ±3 °C und reduzieren die Zykluszeit um ca. 15 %. Mit einer Lebensdauer von über einer Million Zyklen wurde die Form in mehrstufigen Formversuchen (T0 bis T2) mit kundenspezifischen Materialien wie ABS und PC/ABS validiert. Dabei wurden Farbunterschiede ΔE ≤ 0,5 und Maßtoleranzen innerhalb von ±0,05 mm sichergestellt.
Symmetrische Präzision für Lüftungskomponenten
Neben Akustikpaneelen dient dieselbe Werkzeugplattform auch als spezielle Form für Lüftungsabdeckungen, mit der linke und rechte Abdeckungen gleichzeitig hergestellt werden. Diese Form verwendet hochglanzpolierten Edelstahl S136 oder 1.2083, der mit einer 5-Achs-CNC-Maschine bearbeitet wird, um eine wiederholgenaue Spanngenauigkeit von ≤ 0,02 mm zu gewährleisten. Die Form verfügt über Mikroauswerferstifte in Kombination mit gasunterstütztem Auswerfen, wodurch Auswurfmarken auf sichtbaren Oberflächen vermieden und gleichzeitig ein vollständiges Entformen dünnwandiger Teile sichergestellt werden. Jede Form wird mit einem Koordinatenmessgerät (KMG) in Originalgröße gescannt, und eine Farbabweichungskarte wird anhand des 3D-Modells erstellt. Dadurch erreicht diese Form wichtige Montagetoleranzen von ± 0,05 mm und erfüllt die strengen Montagevorgaben von Premium-Automobilherstellern. Die Form profitiert außerdem von einer kompakten Kühlanordnung, die Verzug durch ungleichmäßiges Schrumpfen verhindert – ein häufiges Problem bei großen, dekorativen Lüftungsabdeckungen.
Entwicklung einer Automobilinnenform ohne Fließmarken
Die zentrale Herausforderung bei der Herstellung von Formen für Fahrzeuginnenausstattungen besteht darin, auch bei hohen Produktionsvolumina eine gleichmäßige Füllung und ein erstklassiges Erscheinungsbild zu erzielen. Die Form von JinYi Mold für Fahrzeuginnenausstattungen nutzt ein 1+2-Doppelkavitäten-Layout und formt symmetrische linke und rechte Teile in einem einzigen Spritzvorgang. Diese Form garantiert eine gleichmäßige Textur, einen konsistenten Glanz und eine geringe Schwindung in beiden Kavitäten. Durch präzises EDM und mehrstufiges manuelles Polieren erzielt die Form einen echten Spiegeleffekt oder exakt abgestimmte VDI-Texturen. Darüber hinaus verfügt die Form über optimierte Angussabmessungen und Einspritzkurven für dünnwandige Bereiche, wodurch die Schmelzfrontkonvergenz stabilisiert wird. Validiert durch Formfüllanalysen, eliminiert diese Form sichtbare Schweißnähte selbst bei Wandstärken von 1,8 mm. Für europäische OEMs und Tier-1-Zulieferer bietet diese Form eine Komplettlösung inklusive eines vollständigen Datenpakets zur Prozessverifizierung. So kann die Serienproduktion unmittelbar nach Anlieferung der Form beim Kunden beginnen.
Einhaltung der Vorschriften als vertrauenswürdiger europäischer Formenexporteur
JinYi Mold ist ein professioneller europäischer Formenexporteur und beliefert Kunden in Deutschland, Frankreich, Italien und anderen EU-Märkten. Als erfahrener europäischer Formenexporteur bietet JinYi umfassende Unterstützung von der Konstruktion und Fertigung über die Formenerprobung im Inland und die Vorabnahme bis hin zur internationalen Logistik. Jede von JinYi Mold versendete Form ist rostgeschützt, vakuumverpackt mit feuchtigkeitsbeständigen Materialien und in verstärkten Holzkisten verpackt. JinYi Mold liefert mit jeder Box eine umfassende Dokumentation: 2D/3D-Konstruktionszeichnungen, Berichte zur Formfüllanalyse, CMM-Prüfberichte, Stahlmaterial- und Härtezertifikate, Videos der Formenerprobung sowie detaillierte Vorschläge zur Maschineneinstellung. JinYi Mold hat bereits erfolgreich Formen für Lautsprechergitter und Lüftungsabdeckungen an europäische Kunden geliefert, die sich nun in Serienproduktion befinden. Mit JinYi Mold als Ihrem europäischen Formenexporteur gewährleisten Sie daher eine reibungslose und zuverlässige Lieferung, die den EU-Zoll- und Qualitätsanforderungen entspricht.
Präzisionsspritzgussform validiert mit vollständigen CMM-Berichten
Jedes Werkzeug wird als Präzisionsspritzgussform mit 5-Achs-CNC-Bearbeitung aller Kernkomponenten gefertigt. Diese Präzisionsspritzgussform erreicht eine wiederholgenaue Positioniergenauigkeit von ≤ 0,02 mm und eine Lebensdauer von mindestens einer Million Zyklen. Die Form durchläuft eine Werksprüfung, die über die Industriestandards hinausgeht: Mehrstufige Formversuche (T0, T1, T2) mit kundenspezifischen Materialien und optimierte Prozessparameter werden schrittweise optimiert, bis Oberflächenglanz, Farbe (ΔE ≤ 0,5), Abmessungen und Montage den Spezifikationen vollständig entsprechen. Jeder Präzisionsspritzgussform liegt ein digitaler CMM-Bericht in Originalgröße bei, der das Formversuchsmuster mit dem 3D-Modell vergleicht. Die wichtigsten Einbautoleranzen dieser Präzisionsspritzgussform liegen innerhalb von ± 0,05 mm. Die Form verfügt zudem über dichte, konturnahe Kühlkanäle, die entlang der gekrümmten Oberfläche des Produkts angeordnet sind und Temperaturschwankungen präzise kontrollieren. Da diese Präzisionsspritzgussform Fließ- und Auswurfmarken auf sichtbaren Oberflächen eliminiert, ist sie die bevorzugte Wahl für hochglänzende oder strukturierte Automobilinnenausstattungsteile, die eine langfristige Produktionsstabilität erfordern.
Datengestützte Qualitätssicherung und -bereitstellung
Der Verifizierungsprozess von JinYi Mold umfasst Glanzmessungen, die Kontrolle von Farbunterschieden (ΔE ≤ 0,5) und die Bereitstellung vollständiger Dokumentation. Die Formen für Lautsprechergitter und Lüftungsabdeckungen wurden bereits erfolgreich an europäische Kunden ausgeliefert, die nun die Serienproduktion aufgenommen haben. Diese Lösung für Automobilinnenausstattungen, entwickelt von einem erfahrenen europäischen Formenexporteur und gefertigt als Präzisionsspritzgussform, behebt direkt die Probleme sichtbarer Schweißnähte, ungleichmäßiger Links-Rechts-Teile und Verzug bei dünnwandigen Bauteilen.
Für Hersteller, die eine Formlösung suchen, die höchste Ansprüche an das Erscheinungsbild mit Stabilität in der Massenproduktion vereint, bietet JinYi Mold detaillierte technische Vorschläge an, die auf Ihrer spezifischen Teilegeometrie und Materialauswahl basieren.
